Sapatos de coluna

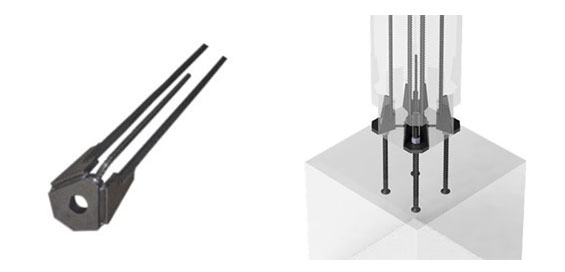

Os sapatos de coluna chontan fornecidos pela China são dispositivos usados para conectar colunas de concreto pré -moldado a fundações ou outras colunas de uma maneira rápida e segura. Eles geralmente são lançados nas colunas, enquanto os parafusos de âncora são incorporados às fundações ou outras estruturas.
Enviar consulta
Descrição do produto
Os sapatos da coluna podem fornecer conexões rígidas resistentes ao momento que eliminam a necessidade de suporte temporário e reduzem o tempo de construção. Os sapatos da coluna podem ser usados para vários tipos de colunas pré -moldadas, como quadrado, retangular ou circular.

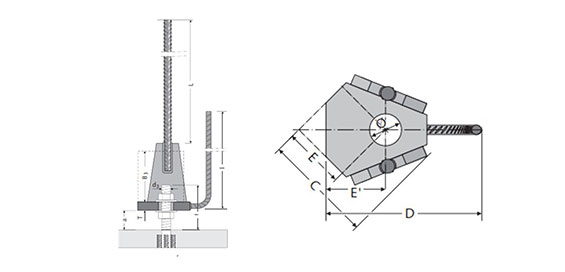

ESPECIFICAÇÕES
|
Código |
Dimensão (mm) |
Projeto Valor de tensão de tração |
|||||||
|
B |
C |
D |
E |
Ø |
T |
a |
f |
KN |
|
|
JCS-16-640 |
80 |
87 |
135 |
50 |
27 |
15 |
50 |
105 |
61.7 |
|
JCS-20-830 |
90 |
95 |
142 |
50 |
30 |
20 |
50 |
115 |
96.3 |
|
JCS-24-905 |
100 |
106 |
150 |
50 |
35 |
25 |
50 |
130 |
138.7 |
|
JCS-30-1100 |
115 |
119 |
188 |
50 |
40 |
35 |
50 |
150 |
220.4 |
|
JCS-39-1450 |
145 |
157 |
245 |
60 |
55 |
45 |
50 |
165 |
383.4 |
|
JCSH-M30-1200 |
125 |
134 |
220 |
50 |
45 |
45 |
50 |
165 |
299 |
|
JCSH-M36-1650 |
155 |
157 |
245 |
60 |
55 |
50 |
55 |
165 |
436 |
|
JCSH-M39-1650 |
175 |
172 |
267 |
60 |
55 |
55 |
55 |
185 |
520 |
|
JCSH-M45-2070 |
175 |
207 |
317 |
60 |
65 |
60 |
65 |
195 |
696 |
|
JCSH-M52-2290 |
175 |
232 |
366 |
60 |
70 |
70 |
70 |
240 |
937 |

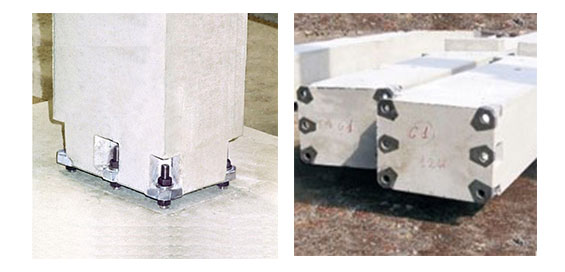

Área de aplicação:
·
·
·
Função
¢
¢
¢
